Tủ quần áo kết hợp bàn làm việc chữ L: AI dựng thẳng bản vẽ kỹ thuật
Tự động thiết kế nội thất bằng AI

Tủ quần áo kết hợp bàn làm việc chữ L: AI dựng thẳng bản vẽ kỹ thuật

AI dựng thẳng ra file SketchUp có kích thước từng chi tiết, kèm trang HTML 5 tab tự chứa tích hợp Bàn làm việc 3D (bóc tách cấu kiện, đo khoảng hở 3D, chỉnh sửa & xuất HTML), Bản vẽ kỹ thuật A3 chuẩn xưởng và đổi màu vật liệu trực tiếp.

ĐĐức Nguyễn21 tháng 9, 20267 ảnh

Nhấn vào ảnh để xem lớn

1Đầu bài

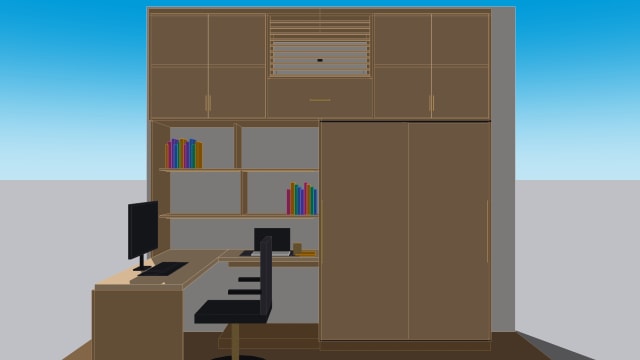

Một khoang tường rộng 2760 mm, cao 2760 mm, sâu 1750 mm. Cần bố trí trong đó: tủ quần áo có cánh trượt, bàn làm việc chữ L, hai tầng kệ sách, ngăn kéo phụ kiện và một hốc chứa dàn lạnh điều hòa.

2Cách làm

1
Chia khoang theo công năng
Nửa trái cho bàn làm việc và kệ sách, nửa phải cho tủ quần áo. Tầng trên chạy suốt làm kho và hốc điều hòa.
2
Đặt kích thước từng chi tiết
Mỗi tấm hậu, gáy, nóc, đố, ngăn kéo đều có số đo riêng — 1380 mm mỗi nửa, treo áo 1780 mm, ngăn kéo 140/150/180 mm.
3
Dựng mô hình đầy đủ
Hơn 80 chi tiết đặt tên riêng: Gable, Back, Shelf, Drawer, Louver, Track — đúng cách thợ mộc gọi.
4
Xuất hồ sơ & bản vẽ xưởng
Trang HTML 5 tab tự chứa (mở offline trực tiếp): mặt đứng đóng/mở cánh, bản số đo chi tiết, Bàn làm việc 3D trục đo (preset góc nhìn, lọc nhóm cấu kiện, thanh trượt bóc tách 0–100%, đo khoảng hở 3D giữa 2 cấu kiện, Inspector đổi màu/dịch chuyển ΔX-ΔY-ΔZ và xuất .HTML/.JSON), bảng thông số vật tư, tờ Bản vẽ kỹ thuật khổ A3 chuẩn xưởng và nút nổi Vật liệu đổi màu trực tiếp.

3Mô hình và bản vẽ

4Trang HTML gửi khách

5Kết quả nhận được

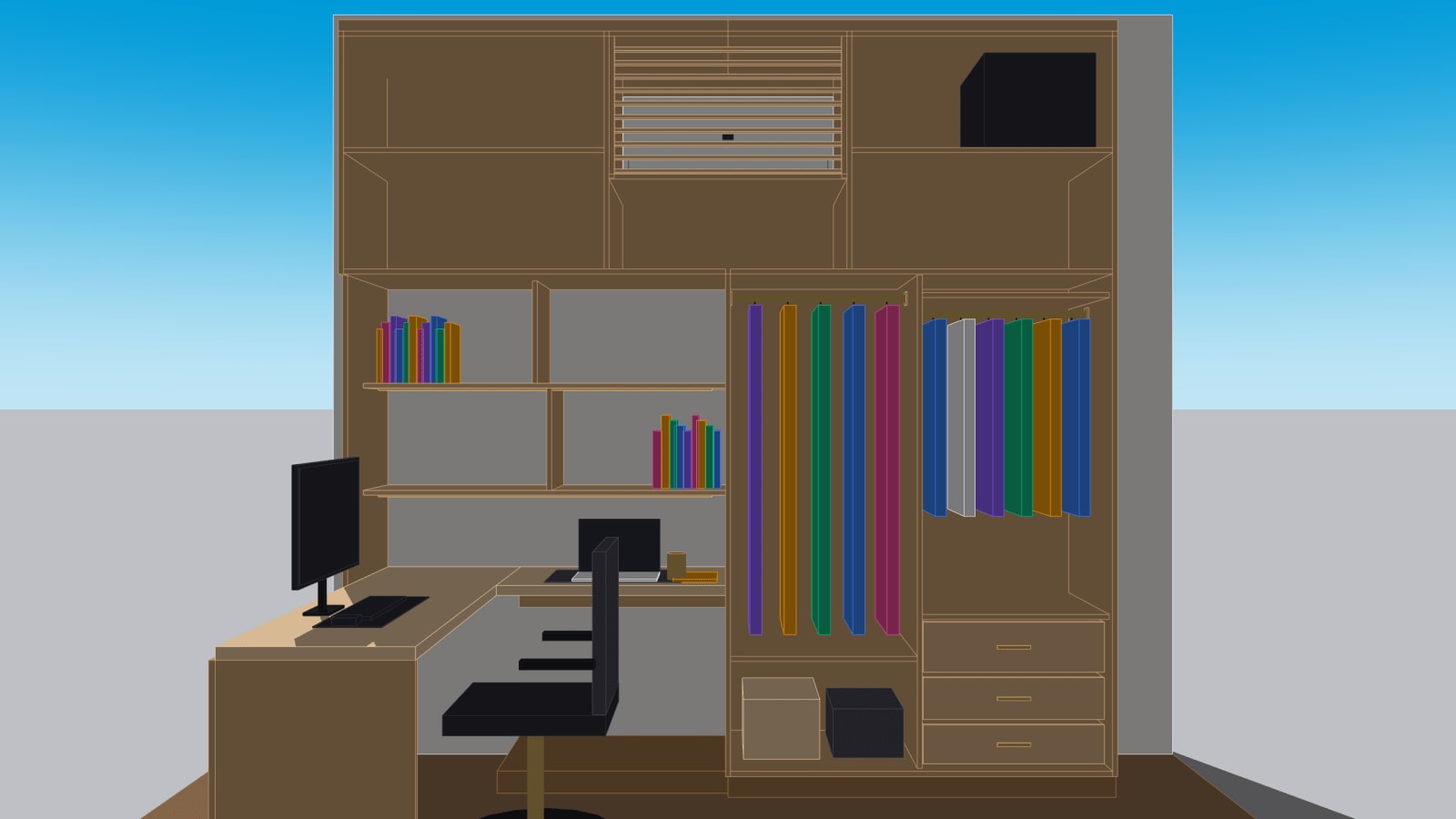

  • File SketchUp .skp với hơn 80 chi tiết đặt tên tiếng Việt theo ngôn ngữ nghề mộc.

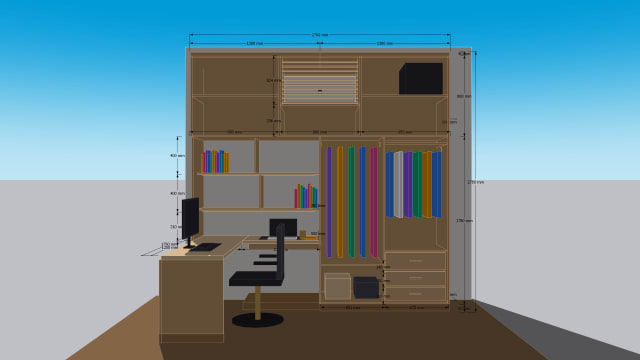

  • Kích thước ghi sẵn trên bản vẽ, xưởng đọc là cắt được.
  • Trang HTML 5 tab tự chứa (Offline-First): Gửi qua Zalo hay email, khách mở trực tiếp bằng mọi trình duyệt trên điện thoại hoặc máy tính mà không cần kết nối mạng hay cài phần mềm.
  • Bàn làm việc 3D (3D Workbench): Hỗ trợ xoay/thu phóng đa chạm, chuyển nhanh 5 góc nhìn chuẩn (Góc 3/4, Mặt trước, Góc trái, Góc phải, Từ trên), lọc theo nhóm cấu kiện, kéo thanh trượt Bóc tách (Exploded View 0–100%), đo khoảng hở thông thủy 3D giữa 2 cấu kiện bất kỳ, và chỉnh màu/dịch chuyển tọa độ ΔX / ΔY / ΔZ từng tấm kèm nút tải về file .HTML hoặc .JSON đã chỉnh sửa.
  • Tab Bản vẽ kỹ thuật (khổ A3 chuẩn xưởng): Trình bày đầy đủ khung tên TA-TD-001, bảng kê BOM 9 nhóm cấu kiện, 3 mặt cắt A-A / B-B / C-C và trục đo bóc tách chi tiết.
  • Chức năng thay đổi màu sắc vật liệu tương tác: Nút nổi “Vật liệu” mở bảng chọn màu, cho phép khách hàng thử nghiệm đổi màu vân gỗ sồi, màu thùng tủ, màu cánh hay nẹp kim loại ngay trên màn hình trước khi chốt thi công.

6Ghi chú về mô hình AI sử dụng

Dự án này chạy hầu hết bằng Gemini Flash 3.8, có Claude Opus 5 tham gia điều chỉnh lại.

Các dự án tham khảo trên trang này chưa hề dùng đến ChatGPT Astra — mô hình hàng đầu hiện nay — mà mới chỉ dùng Claude Opus 5, và Gemini Flash 3.8. Nói cách khác đây là kết quả của thế hệ mô hình phía dưới đỉnh: đưa Astra vào quy trình thì độ chi tiết hình khối, độ bám sát ảnh tham chiếu và chất lượng ảnh đầu ra đều còn dư địa cải thiện đáng kể.

Khác với hai dịch vụ trên, ở đây không có ảnh tham chiếu. Đầu vào chỉ là yêu cầu công năng và kích thước khoang tường; AI lo phần còn lại — chia khoang, đặt kích thước, dựng khối và xuất hồ sơ.
