Trường hợp phổ biến nhất khi làm nội thất: khách gửi ảnh sưu tầm trên mạng và nói "làm giống thế này". Dự án này đi trọn đường từ ảnh sưu tầm đó tới bản vẽ xưởng cắt được.
Tự động thiết kế nội thất bằng AI
Tủ bếp chữ L: từ ảnh mẫu sang bản vẽ kỹ thuật có số đo
Từ ảnh mẫu không gian bếp, AI dựng ra mô hình SketchUp chữ U chuẩn nhân trắc học, kèm trang HTML 5 tab tự chứa tích hợp Bàn làm việc 3D (bóc tách, đo khoảng hở 3D, xuất HTML), Bản vẽ kỹ thuật A3 và đổi màu vật liệu trực tiếp.
ĐĐức Nguyễn21 tháng 9, 20268 ảnh
Nhấn vào ảnh để xem lớn
1Đầu bài
Ảnh một căn bếp chữ L màu xám ghi: tủ trên kịch trần, tủ kính trưng rượu hai bên, máy hút mùi âm, tháp tủ lạnh và lò nướng âm tủ, mặt đá trắng vân mây.
Yêu cầu: dựng lại theo kích thước bếp thật của khách và ra bản vẽ xưởng dùng được.

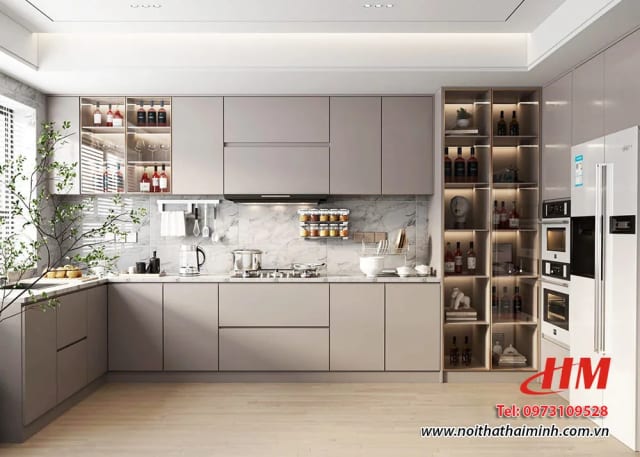

2Ảnh mẫu khách gửi
3Cách làm
1
Đọc bố cục từ ảnh mẫu
Nhận diện cụm tủ trên, tủ dưới, tháp thiết bị, tủ kính trưng và vị trí máy hút mùi.
2
Áp kích thước bếp thật
Tổng dài 4500 mm chia 3100 mm và 800 mm, tủ trên cao 1150 mm, mặt bàn 850 mm, tháp thiết bị 2150 mm.
3
Dựng mô hình theo module
Chia thành các khoang 800 / 600 / 900 mm đúng cách xưởng sản xuất theo module.
4
Xuất hồ sơ & bản vẽ xưởng
Trang HTML 5 tab tự chứa (mở offline trực tiếp): mặt đứng đóng/mở cánh, bản số đo đầy đủ, Bàn làm việc 3D trục đo (preset góc nhìn, lọc nhóm tủ dưới/tủ trên/tủ cao/cánh, thanh trượt bóc tách 0–100%, đo khoảng hở 3D giữa 2 cấu kiện, Inspector đổi màu/dịch chuyển ΔX-ΔY-ΔZ và xuất .HTML/.JSON), tờ Bản vẽ kỹ thuật A3 ngang (BOM 12 nhóm, 3 mặt cắt A/B/C) và công cụ đổi màu vật liệu (đá Marble, cánh Cashmere, nhôm Champagne).

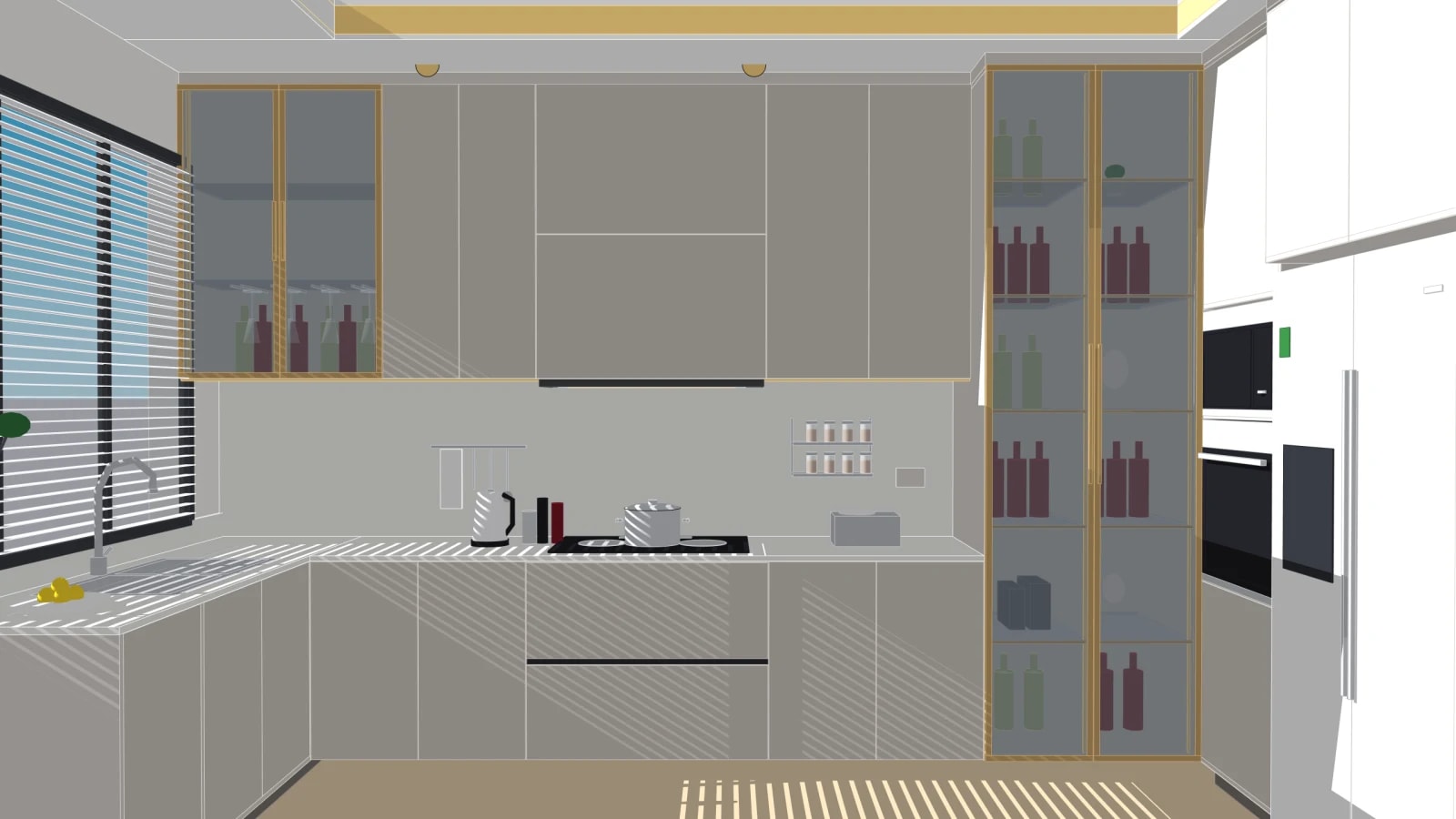

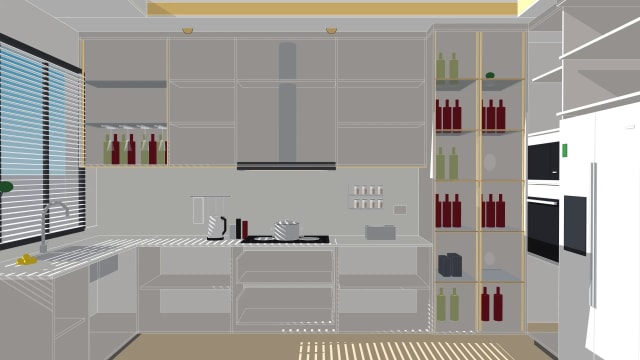

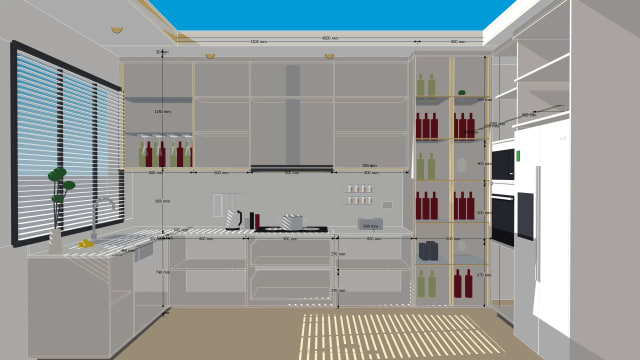

4Mô hình và bản vẽ

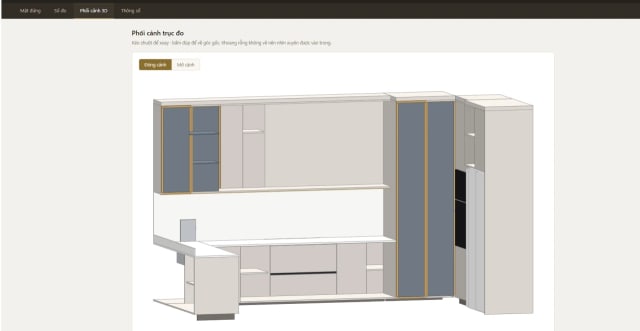

5Trang HTML gửi khách
6Kết quả nhận được
- Mô hình giữ đúng ngôn ngữ thiết kế của ảnh mẫu nhưng chạy trên kích thước bếp thật, định danh tiếng Việt đầy đủ cho toàn bộ 186 cấu kiện (từ thùng tủ, mặt đá, chậu rửa âm bàn đến thiết bị âm tủ).
- File
.skpbàn giao, sửa được khi khách đổi ý. - Bản số đo ghi đủ chiều cao tủ trên, chiều cao mặt bàn, chiều sâu và bề rộng từng khoang.
- Bàn làm việc 3D (3D Workbench) tự chứa: Xoay/thu phóng trực tiếp trên trình duyệt, chuyển 5 góc nhìn chuẩn, lọc riêng từng nhóm (Tủ dưới, Tủ trên, Tủ cao, Cánh), kéo thanh trượt Bóc tách (Exploded View 0–100%), đo khoảng hở thông thủy 3D giữa 2 cấu kiện bất kỳ, và chỉnh màu/dịch chuyển
ΔX / ΔY / ΔZtừng chi tiết kèm nút xuất file.HTMLhoặc.JSONđã chỉnh sửa. - Tab Bản vẽ kỹ thuật (tờ A3 ngang): Sinh tự động từ SketchUp với khung tên TB-TD-001, bảng BOM 12 nhóm gom đủ 186 cấu kiện, 3 mặt cắt A-A / B-B / C-C (tủ rượu, bếp nấu, bán đảo chậu rửa) và trục đo bóc tách cánh.
- Chức năng thay đổi màu sắc vật liệu tương tác: Nút nổi “Vật liệu” cho phép thử màu gỗ sồi, mặt đá Calacatta trắng vân mây, sơn Cashmere hoặc nhôm mạ vàng Champagne ngay trên trình duyệt mà không cần cài thêm ứng dụng 3D.
7Ghi chú về mô hình AI sử dụng
Dự án này chạy hầu hết bằng Gemini Flash 3.8, có Claude Opus 5 và ChatGPT Sol 5.6 tham gia điều chỉnh lại.
Các dự án tham khảo trên trang này chưa hề dùng đến ChatGPT Astra — mô hình hàng đầu hiện nay — mà mới chỉ dùng Claude Opus 5, ChatGPT Sol 5.6 và Gemini Flash 3.8. Nói cách khác đây là kết quả của thế hệ mô hình phía dưới đỉnh: đưa Astra vào quy trình thì độ chi tiết hình khối, độ bám sát ảnh tham chiếu và chất lượng ảnh đầu ra đều còn dư địa cải thiện đáng kể.
