Dựng 3D sự kiện từ ảnh tham chiếu

Đường hoa Xuân 2027: từ ảnh tham chiếu đến không gian 3D và ảnh thực tế

Case study dựng tuyến đường hoa Tết trong SketchUp, kiểm soát mặt bằng, hình học, render output và render AI qua từng lớp kiểm chứng.

ĐĐức Nguyễn29 tháng 9, 202615 ảnh

Nhấn vào ảnh để xem lớn

1Ảnh đầu vào & phạm vi tham chiếu

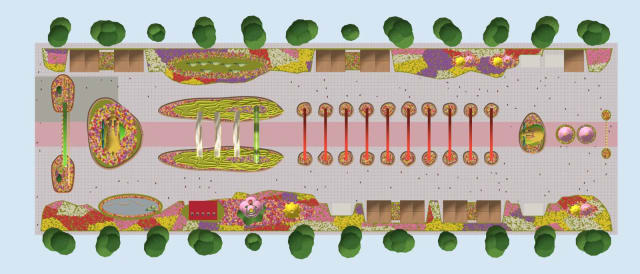

Ảnh đầu vào gồm phối cảnh flower_street.jpg và mặt bằng user đã duyệt plan_mat_bang_user.png. Mặt bằng quyết định phạm vi và vị trí; ảnh crop gốc quyết định hình dáng, silhouette và cách thi công. Mặt bằng cũ và top-plan do AI tạo không được dùng làm authority hình học.

2Ảnh đầu vào

3Các vấn đề đã vượt qua

Giữ layout có thể kiểm chứng

  • Chốt contract 140000 × 46200 mm với scale X/Y độc lập từ mặt bằng đã duyệt.
  • Áp dụng root orientation và FRONT cố định; layout guard kiểm overlap, IoU, tâm lệch và khoảng hở lối đi.
  • Không dùng ảnh AI để quyết định phía, khoảng cách hoặc kích thước bố trí.

Tách nguồn sự thật khỏi ảnh minh họa

  • Crop zone thật kiểm soát silhouette, số lượng và lớp cấu tạo của từng cụm.
  • Render AI chỉ làm rõ chất liệu và cảm giác chụp thật; không được thêm, bớt hoặc đổi vị trí đối tượng.
  • Ảnh AI bị loại và provenance cũ được tách khỏi production, không nạp vào build.

Kiểm soát build và review

  • Build guard, save/reopen và layout checks chạy độc lập trước khi giao scene.
  • Đã chuyển từ nhiều scene nháp sang 7 scene giao hàng đủ khung cảnh, không chèn ảnh gốc vào ảnh xuất.
  • Lỗi còn lại được ghi rõ: z03 còn âm nền khoảng 29 mm và các ảnh hiện vẫn chờ duyệt hình ảnh cuối.

4Quy trình thực hiện

1
01 · Đọc nguồn
Đối chiếu phối cảnh, mặt bằng và crop zone; xác định cái gì là đo từ ảnh, cái gì là giả định.
2
02 · Dựng có guard
Dựng nền, cổng, linh vật, vòm, gian hàng, trưng bày và hoa theo module Ruby dùng chung.
3
03 · Render output
Xuất các scene SketchUp hiện tại để kiểm camera, phạm vi, silhouette và mức đủ khung cảnh.
4
04 · Render AI có ràng buộc
Dùng render output làm nguồn, giữ camera và layout, chỉ chuyển low-poly thành chất liệu đời thực để so sánh.
5
05 · Ghi nhận giới hạn
Phân biệt technical PASS với visual approval; mọi sai lệch hoặc zone chưa duyệt vẫn được đánh dấu.

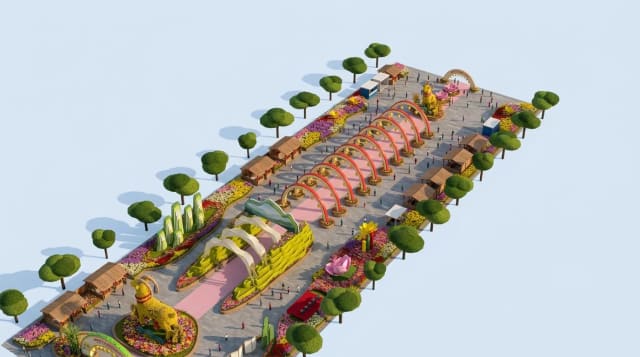

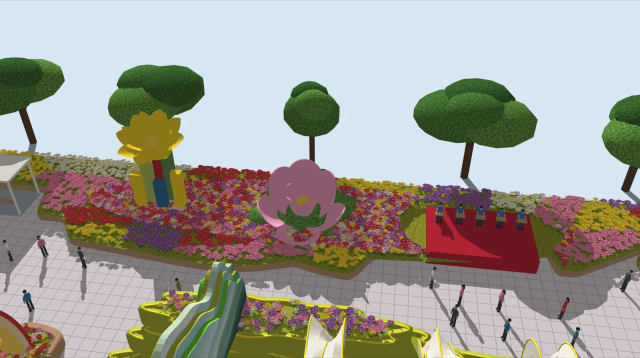

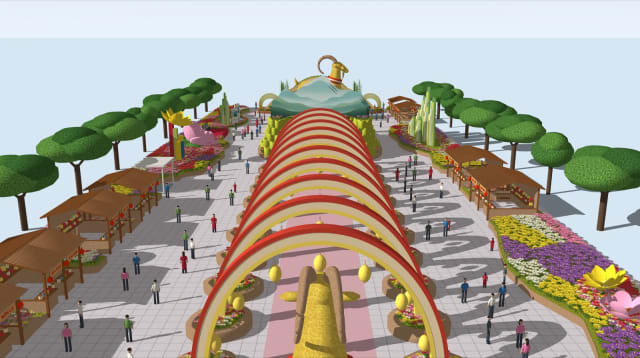

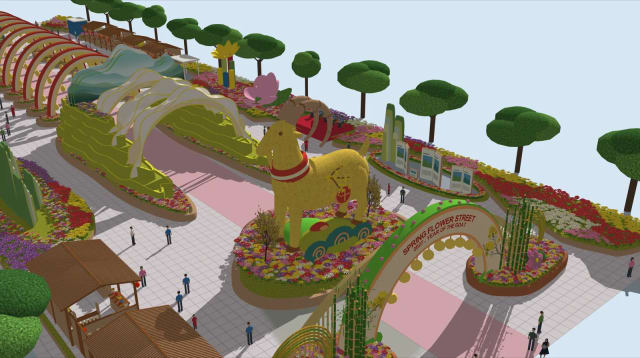

5Render output · 7 góc nhìn SketchUp

6Cách đọc render AI

Render AI dưới đây là lớp minh họa photoreal, không phải nguồn hình học. Các ảnh được giữ theo từng scene tương ứng để so camera, bối cảnh và cảm giác vật liệu. Không dùng chúng để đo kích thước, thay đổi layout hoặc nghiệm thu zone.

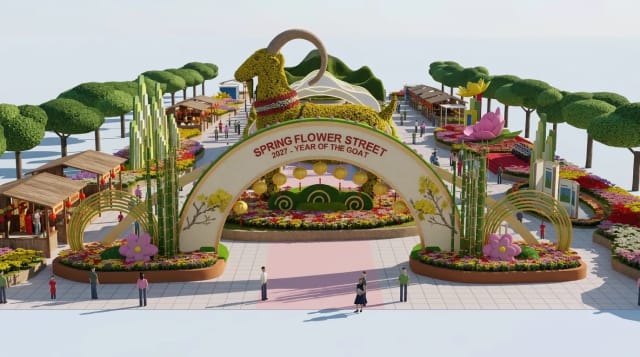

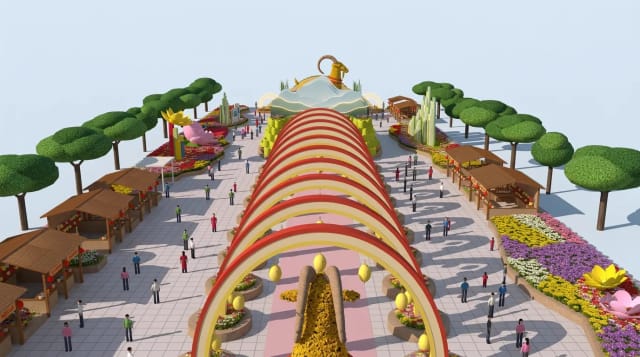

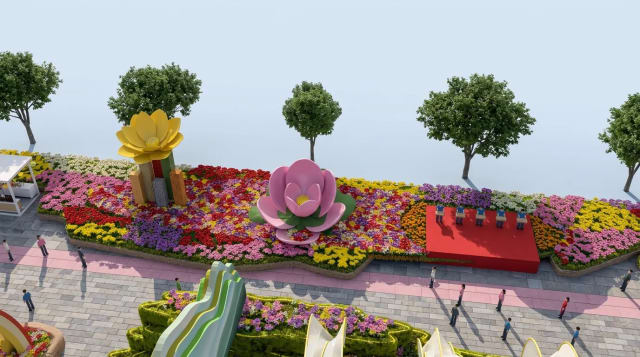

7Render AI · 6 ảnh minh họa photoreal

8Mô hình sử dụng & kết luận

Mô hình hỗ trợ

  • Claude Opus 5.5 · phân tích vấn đề, kiểm tra tính nhất quán và phản biện sai lệch.
  • ChatGPT Sol 6 · biên tập case study, tổ chức bằng chứng và diễn giải quy trình.
  • SketchUp + Ruby/MCP · dựng model, guard layout và xuất render output.

Kết luận hiện tại

  • Pipeline đã đi qua các lớp nguồn ảnh → mặt bằng → model → render output → render AI.
  • Bộ ảnh đủ để trình bày tiến độ và quyết định tiếp theo; nghiệm thu cuối vẫn cần duyệt trực quan các zone đang chờ.
  • Technical PASS không đồng nghĩa mọi chi tiết đã đạt chuẩn thị giác hoặc thi công.

Flower Street 2027 là một bài toán dựng không gian sự kiện ngoài trời từ ảnh tham chiếu và mặt bằng đã duyệt. Mục tiêu là giữ đúng vị trí, số lượng, silhouette và màu chính của mô hình, rồi tạo thêm một lớp ảnh AI để hình dung chất liệu đời thực.
