Dựng nhà phố Tân Cổ Điển từ hồ sơ CAD đến mô hình SketchUp

Từ hồ sơ cấp phép PDF và 3 file DWG kiến trúc – kết cấu, dựng nhà phố Tân Cổ Điển bốn tầng với mặt đứng, bóc mái từng tầng, cầu thang gỗ 20 bậc/tầng, nội thất theo mặt bằng và 12 góc scene đã nghiệm thu.

15 tháng 10, 202612 ảnh

Nhấn vào ảnh để xem lớn

1Bài toán dự án

Hồ sơ gồm bản vẽ cấp phép PDF 8 trang và 3 file DWG (ranh lô vát góc, kiến trúc, kết cấu BTCT) cho một căn nhà phố Tân Cổ Điển 3 tầng + tum tại góc phố. Mục tiêu là dựng đúng ranh đất vát góc, cao độ tầng, hệ cột – dầm BTCT, ban công sắt mỹ thuật, mái tum, cầu thang chữ U 20 bậc/tầng và bố trí 16 asset nội thất theo mặt bằng PDF.

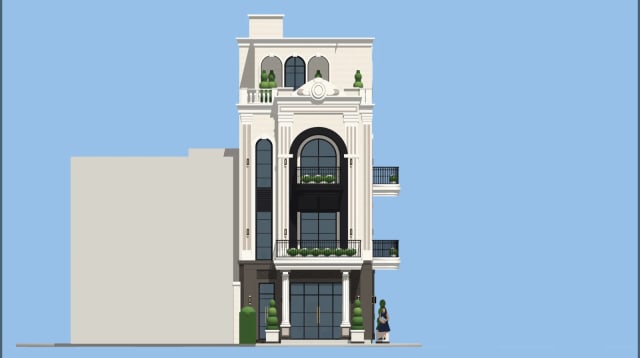

2Ngoại thất và mặt đứng

3Bóc mái theo tầng

4Cận cảnh nội thất

5Quy trình thực hiện

1
Đối soát PDF và 3 file DWG
Đọc nét vector PDF và tọa độ DWG để chốt hệ trục, đa giác ranh đất vát góc, tiết diện cột/dầm BTCT và cao độ tầng.
2
Dựng kết cấu và mặt đứng Tân Cổ Điển
Dựng sàn, cột, dầm, tường lỗ mở thật, pilaster soi rãnh 3D, trán tường Baroque, đèn hắt tường và ban công theo từng tầng.
3
Chuẩn hóa cầu thang & nội thất
Dựng cầu thang chữ U 20 bậc mặt gỗ óc chó/tầng có chiếu nghỉ – chiếu tới liền sàn, nạp 16 asset SketchUp đặt đúng hốc tường trên mặt bằng PDF và giải phóng toàn bộ lối đi trước cửa.
4
Tạo 12 scene bàn giao

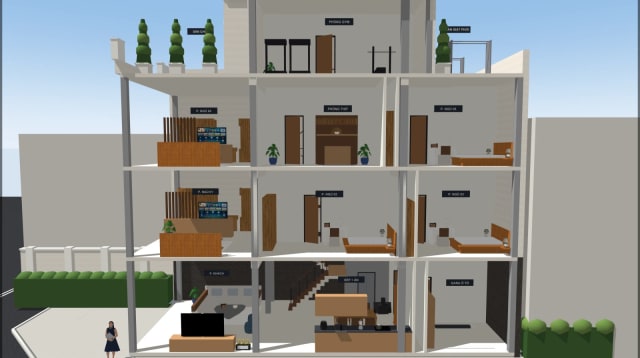

Xuất 4 góc ngoại thất – mặt đứng, 4 góc bóc mái theo tầng, 1 mặt cắt dọc 4 tầng và 3 cận cảnh cụm phòng.
5
Đo và kiểm
Chạy 23 phép đo so PDF (±15 mm), overlay mặt đứng, texture check, guard và critic trước khi bàn giao.

6Kết quả nhận được

  • Model SketchUp hoàn chỉnh, gồm ngoại thất Tân Cổ Điển, kết cấu cột/dầm DWG, cầu thang 20 bậc gỗ/tầng và nội thất 16 asset theo mặt bằng.
  • 12 scene (2560×1430): ngoại thất, mặt đứng trục 1–4 và A–B, bóc mái 4 tầng, mặt cắt dọc và cận cảnh nội thất.
  • 23/23 số đo so PDF đạt trong ngưỡng ±15 mm; 4/4 texture procedural.
  • File .skp được bàn giao để tiếp tục xem, đo và chỉnh sửa.

7Ghi chú về mô hình AI sử dụng

AI agent hỗ trợ đọc hồ sơ, điều phối và kiểm tra các contract hình học. Các số đo và scene cuối cùng được kiểm bằng PDF, DWG và các report của project.

Dự án chuyển hồ sơ cấp phép PDF cùng 3 bản vẽ DWG (ranh đất, kiến trúc, kết cấu) thành một model SketchUp hoàn chỉnh, có thể xem theo mặt đứng Tân Cổ Điển, bóc mái từng tầng và kiểm tra bố cục nội thất – cầu thang theo mặt bằng.
